三辊卷板机工作原理

三辊卷板机是一种在金属加工行业中广泛应用的设备，主要用于将金属板材卷曲成圆筒形、弧形或锥形等形状。其工作原理复杂而精密，涉及多个部件的协同工作。

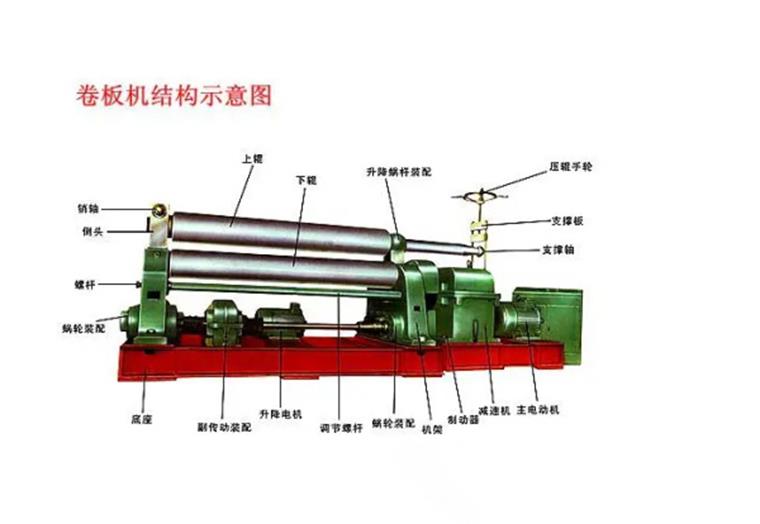

三辊卷板机主要由上辊、下辊和侧辊三个关键部件组成。在工作时，上辊和下辊通过传动装置相互协作，产生起伏运动，将板材夹在其间进行加工。具体来说，上辊通常位于中央，而下辊则对称布置在两侧。侧辊则位于上辊和下辊之间，通过压紧机构与板材的侧表面接触，以防止板材在加工过程中滑动。

在加工过程中，上辊和下辊的旋转方向相对，通过液压系统或机械传动装置提供的动力，使辊子产生旋转运动。这种旋转运动使金属板材产生弯曲变形，逐渐卷曲成所需的形状。同时，侧辊会根据需要调整其位置和压力，以控制弯曲的角度和卷板的直径，确保加工出的产品符合精度要求。

对于液压式三辊卷板机，其工作原理更为复杂。上辊的垂直升降运动是通过液压缸内的液压油作用于活塞来实现的。而下辊的旋转运动则是由主减速机的末级齿轮带动，通过齿轮啮合使下辊产生旋转运动。在加工过程中，液压系统会根据需要调整压力和流量，以确保辊子的运动平稳、精确。

此外，三辊卷板机还配备了一些辅助装置，如辊筒支撑装置、数控系统等，以提高设备的工作效率和稳定性。这些辅助装置能够精确控制辊子的位置、角度和速度等参数，实现不同精度和需求的卷板工作。

总的来说，三辊卷板机的工作原理是通过上辊、下辊和侧辊的协同运动，将金属板材弯曲成所需的圆筒形、弧形或锥形等形状。通过调整辊子的位置、角度、速度和压力等参数，可以实现不同精度和需求的卷板工作。同时，辅助装置的应用也进一步提高了设备的工作效率和稳定性。在实际应用中，三辊卷板机被广泛应用于造船、锅炉、航空、水电、化工、金属结构及机械制造等行业，为金属加工行业的发展做出了重要贡献。
