高速冲床的结构及运行原理详解

在现代化的工业生产中，高速冲床以其高效、精准的特点，广泛应用于各种金属材料的冲压加工中。下文将详细介绍高速冲床的结构及运行原理，为读者提供深入了解高速冲床的机会。

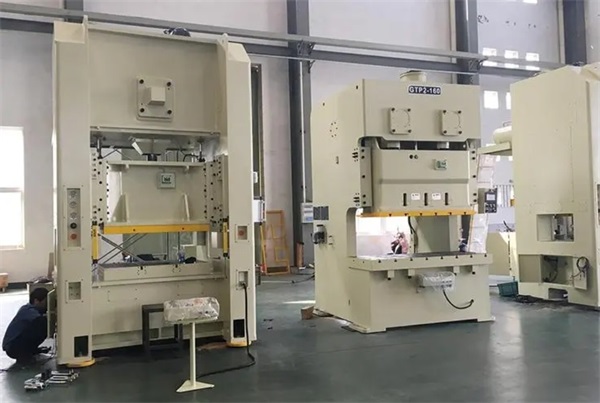

高速冲床主要由机身结构、连杆机构、摇杆机构、滑块、冲头等部分组成：

1、机身结构：高速冲床的机身通常由钢板焊接而成，整体采用箱式结构，这种设计使其具有高强度、刚性好、重量轻等特点。机身的抗震性能优秀，可以确保冲床在高速运行中的稳定性和精度。

2、连杆机构：连杆机构是高速冲床的核心组成部分，由凸轮轴、连杆、曲轴轴承等组成。冲头通过连杆与曲轴相连接，在凸轮轴的带动下，冲头做往复运动。优秀的连杆机构设计可以提高冲床的连锁性、稳定性以及冲击力等性能指标。

3、摇杆机构：摇杆机构由后摇杆、前摇杆、侧摇杆、主动摇杆、动摇杆等组成，主要作用是改善冲床在加工过程中的牵引性和平衡性，减少跳动和错位现象，提高加工精度和效率。

4、滑块：滑块是高速冲床工作的重要部分，其上下运动是实现冲压加工的关键。滑块的运动由连杆机构驱动，通过调整连杆机构可以实现对滑块运动速度和行程的精确控制。

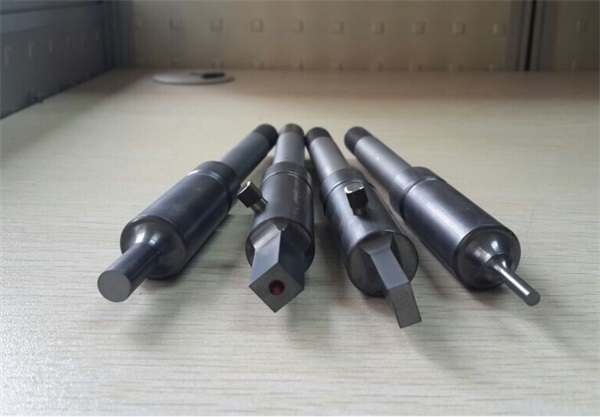

5、冲头：冲头通常由高硬度的工具钢制成，其形状和尺寸根据加工需求设计。冲头在滑块的驱动下，对工件施加高速冲击力，完成剪切、拉伸和压缩等加工过程。

高速冲床的运行原理主要是将圆周运动转换为直线运动，通过冲头对工件施加高速冲击力，实现金属材料的冲压加工。具体运行过程可以分为冲孔阶段和成形阶段：

（1）冲孔阶段：在这个阶段，滑块向下运动，压缩弹簧和液压缸，直到冲头接触到工件。然后，冲头在连杆机构的驱动下，以高速向下运动，将工件中的材料切割出孔洞。这个过程中，控制系统通过监测和控制冲床的工作速度、冲击力和冲程等参数，确保冲孔过程的稳定性和精度。

（2）成形阶段：在冲孔完成后，滑块继续向下运动，形成一个压力阶段。在这个阶段，冲头对工件施加持续的压力，使材料在模具的约束下发生塑性变形，形成所需的形状和尺寸。成形阶段完成后，滑块向上运动，回到初始位置，等待下一次冲压加工。

因具备高效、精准等显著特点，高速冲床在金属材料的冲压加工中发挥着重要作用。只有充分了解高速冲床的结构和运行原理，才能更好地掌握其操作和维护方法，提高生产效率和产品质量。同时，随着科技的不断进步，高速冲床的性能和功能也将不断得到提升和完善，为工业生产的发展做出更大的贡献。
