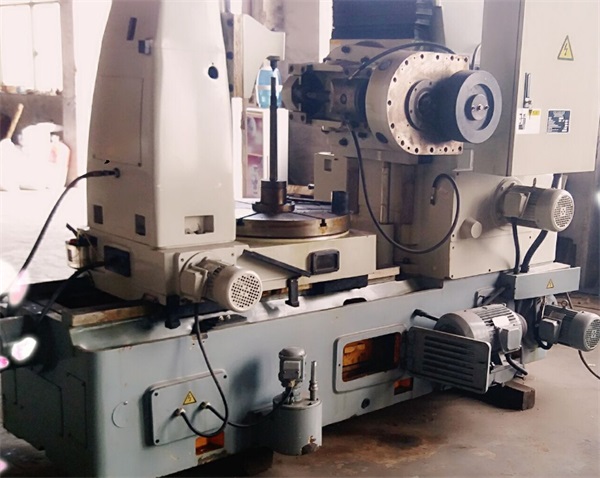

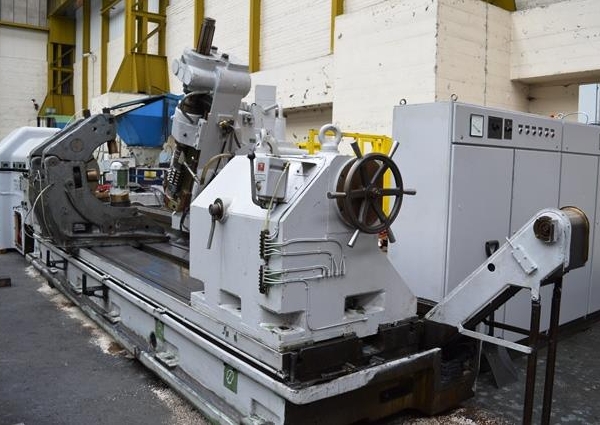

卧式滚齿机的结构和工作原理

卧式滚齿机是现代机械制造业中不可或缺的重要设备，主要用于加工各种齿轮、减速器、轴、齿条等机械传动系统中的零件。其高效、精确、稳定的加工性能，使其成为制造业中的一把“利器”。本文将详细介绍卧式滚齿机的结构及其工作原理。

一是卧式滚齿机的结构，卧式滚齿机主要由床身、主轴箱、机床夹具、切齿装置及尾座等部分组成：

（1）床身：床身是滚齿机床的核心部件，承受着加工齿轮所需的所有力。床身的结构稳定，刚性高，能有效保证加工精度。床身分为平面床身和内凹床身两种，平面床身适用于加工直齿、斜齿、渐开线齿等齿轮，而内凹床身则适用于加工圆锥齿轮和圆柱齿轮。

（2）主轴箱：主轴箱是滚齿机床中的关键部件，主要由主轴箱壳体、主轴箱座、主轴、齿轮箱、主轴驱动装置、主轴测量调节装置等组成。主轴箱的作用是提供主轴的支承和传动齿轮箱的动力。

（3）机床夹具：滚齿机床夹具种类繁多，主要分为卡盘夹具、心形夹具、三爪、四爪夹具等，其作用是夹紧工件，保证加工完成度。

（4）切齿装置及尾座：切齿装置主要由切齿刀架、切齿刀柄、分度机构、夹具等组成，是滚齿加工中最为关键的部件。尾座则是夹紧工件的装置，保证工件的夹紧可靠性。

二是卧式滚齿机的工作原理，它主要基于滚齿加工的原理，即通过一组带有齿形刀具的滚轮，在工件上进行切削加工，以形成所需的齿轮齿形。具体步骤如下：

（1）加工工件固定：首先，将需要加工的工件安装在滚齿机的工作台上，并通过机床夹具进行夹紧固定，确保工件在加工过程中稳定不动。

（2）刀架移动：滚齿机中的刀架会在工件上进行移动，同时，刀架上还配备有切削刀具。通过刀架的移动，切削刀具能够在工件上进行精确的切削操作。

（3）切削刀具接触工件：切削刀具会与工件表面接触，进行切削操作。切削刀具的形状和尺寸需根据所需加工的齿轮齿形进行设计和制造。

（4）滚齿刀具作用：滚齿机使用滚齿刀具来进行齿轮加工。滚齿刀具是一种特殊的切削刀具，其表面带有齿形，能够与工件上的齿形进行匹配，实现精确的切削加工。

（5）工件旋转：工件在切削过程中开始旋转，与滚齿刀具接触，以实现工件上的齿轮加工。工件的旋转速度和滚齿刀具的移动速度需根据加工要求进行调整，以保证加工精度和效率。

（6）加工完成：处理完整个工件后，滚齿机停止工作，工件上的齿轮加工完成。此时，可通过测量和检验设备对加工完成的齿轮进行质量检测和评估。

作为现代机械制造业中的重要设备，卧式滚齿机结构复杂、功能强大。通过深入了解其结构和工作原理，能够更好地掌握其使用方法和技巧，提高加工精度和效率。同时，随着科技的不断进步和制造业的不断发展，卧式滚齿机将在未来发挥更加重要的作用。
