线切割机床的类型和应用特点
本文章由注册用户 机床哥 上传提供 2024-06-15 11:06:48
244
摘要:线切割机床主要分为钨丝电火花线切割机、激光线切割机、水切割机、电解线切割机等几种,线切割的加工度可达±0.01mm,表面粗糙度Rα为1.25~2.5um。线切割机床可以加工用一般切削加工方法难以加工或无法加工的硬质合金和淬火刚等高硬度、复杂轮廓形状的板状金属工件,特别是对冲裁(落料)模具中的凸凹模尤其适用。
线切割的加工度可达±0.01mm,表面粗糙度Rα为1.25~2.5um。
线切割机床可以加工用一般切削加工方法难以加工或无法加工的硬质合金和淬火刚等高硬度、复杂轮廓形状的板状金属工件,特别是对冲裁(落料)模具中的凸凹模尤其适用。今天咱们就来聊一聊它的类型和应用特点:

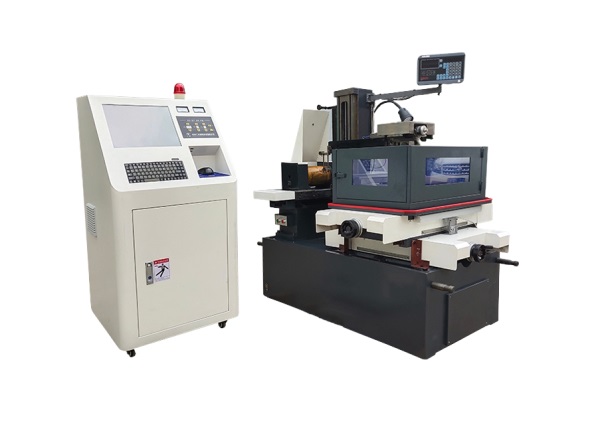

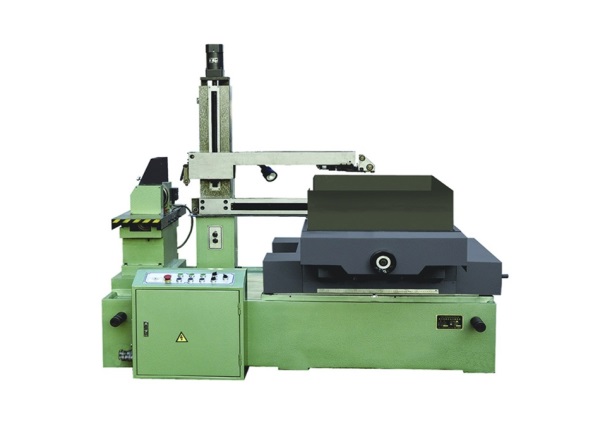

一、钨丝电火花线切割机,这是目前最为常见的线切割机床,其工作原理是利用导电性能好的钨丝做为切割丝,在电火花的放电作用下与工件形成放电通道,依靠放电产生的放电热量熔化和蒸发掉工件上的金属,实现切割加工。钨丝电火花线切割机具有成本低、操作简便、精度高等优点,广泛应用于模具加工、金属加工等领域。
二、激光线切割机,这是一种利用高能量激光束熔化并蒸发金属的切割机床,具有精度高、速度快、自动化水平高等特点。由于激光的能量密度高,线宽小,适合于加工高精度的工件,因此激光线切割机在汽车、航空、电子等高技术领域得到了广泛的应用。
三、水切割机,它是将高压水流作为切割工具的一种机床,具有无热影响区、不产生切割毛刺、切割面光洁度高等特点,适合于加工高硬度、高脆性材料。由于其切割过程不产生热变形,因此水切割机还广泛用于切割复杂的三维构形、包括有机玻璃、陶瓷、石材等。
四、电解线切割机,电解线切割机是利用电解原理进行金属切割的一种机床,其切割过程是将工件放入导电液中,通过电解作用将金属离子沉积到保护网上,得到所需形状的工件。电解线切割机具有切割面光滑、窄缝、精度高等优点,广泛应用于精密模具、精密机械零部件等领域。
线切割机床有如下特点:(1)电极工具是0.03~0.35mm的金属丝,不再需要制造形状复杂的成形电极,加工量减少。(2)加工薄壁、窄槽、异形孔等复杂结构零件方便快捷。(3)精规准一般可一次加工成形,加工过程中大都不需要切换加工规准。(4)长电极丝在不断移动中进行加工,损耗较少,加工精度高。(5)工作液一般为水基乳化液或纯净水,无起火危险,安全性好。(6)零件按照图形轮廓加工后,余料还可再利用。(7)加工电流较小、脉宽较窄。
经过多年的发展应用和技术实践,目前线切割加工的应用范围如下:(1)冲裁模及挤压模、粉末冶金模、塑压模等。(www.daowen.com)(2)电子器件、仪器仪表、电机电器、钟表等高硬度材料零件和特殊结构零件的加工。(3)微细孔槽、任意曲线、窄缝等特殊形状零件的加工。(4)电火花工具电极加工。(5)成型刀、样板的加工。(6)稀有贵重金属的切断。
