锻压机床的结构组成

锻压机床是金属和机械热加工用的设备，包括卷板机，剪板机，冲床，压力机，液压机，油压机，折弯机等。那么，锻压机床的结构组成又是什么呢？下面一起来了解一下！

（1）冲压模架

冲压模架是典型的锻压机床功能部件，早实现了标准化和专业化生产。在机床压力机上完成冲裁、落料、拉伸、切口等冲压工序，都离不开冲压模具。冲压模具的工作部分凸模、凹模安装在冲压模架上，不同的冲压工序需要不同的凸模、凹模，却可使用相同的冲压模架。冲压模架由上模板、下模板和导柱、导套组成，已开发出供不同规格、型号压力机选用的系列产品，中等规格以下的冲压模架已实现了标准化。

（2）制动器

在锻压机床功能部件中，以其开发、生产和使用的成熟性而论，当首推机床压力机用摩擦离合器－制动器。摩擦离合器－制动器是机床压力机主传动的重要部件，其性能优劣直接影响整机的使用性、安全性、可靠性以及设备的开动率和维修量。按摩擦离合器－制动器的结构形式分，有组合式摩擦离合器－制动器和分离式摩擦离合器－制动器；按摩擦副的工作状态分，有干式摩擦离合器－制动器和湿式摩擦离合器－制动器；按摩擦离合器－制动器的操纵系统分，有气动摩擦离合器－制动器和液压摩擦离合器－制动器。

（3）光电安全保护装置

光电安全保护装置，在锻压机床的操作者与危险工作区之间的保护区域设置不可见红外线光幕，一旦操作者某部位进入保护区遮断光幕，控制系统则输出信号至锻压机床安全执行机构，令锻压机床紧急停车，防止危险动作发生。可见，光电安全保护装置自身并不能直接保护操作者，它仅仅是在可能发生安全事故之前，给机床发出停止危险动作的信号。因此，严格而言，光电安全保护装置应称为光电安全保护控制装置。

光电安全保护装置通常分为反射式与对射式两种。反射式光电安全保护装置由控制器、传感器和反射器3部分组成，光幕由传感器发出，经反射器再反射回传感器予以接收；对射式光电安全保护装置由控制器、发射传感器和接收传感器3部分组成，光幕由发射传感器发出，由接收传感器予以接收。

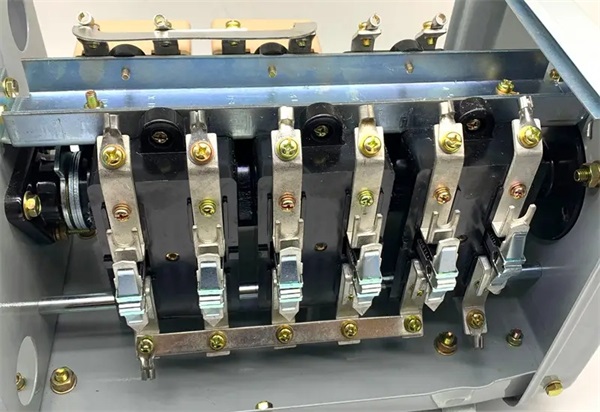

（4）凸轮控制器

凸轮控制器是机床压力机电气控制系统的重要组成部分。处理工作机构逻辑关系的方法，通常是将曲轴旋转一周的360°进行分配，制定出机床压力机的工作循环图，对各工作机构的动作予以控制。凸轮控制器就是对曲轴旋转角度进行分配的执行机构。凸轮控制器被安装在与曲轴同步旋转的轴上，工作机构依次产生规定的动作，完成机床压力机的一个工作循环。国内有多家生产凸轮控制器的专业厂，产品质量一般都稳定可靠，主机厂辨取定向辨购的方式进行配套。

（5）自动送料装置

在锻压机床中有形形色色的自动送料装置，此处指用于开式压力机、闭式压力机、多工位压力机、高速压力机等单机或冲压自动线进行板料加工的自动送料装置。自动送料装置一般由料架及开卷校平机构、气动钳式送料机构、废料收卷料架等3部分组成。料架及开卷校平机构有支撑卷料、开卷和校平3个功能，开卷机构将卷料少许松开并呈自由悬垂状态，以减小送料机构在送料过程的拉力，有利于提高送料精度；校平机构以多滚轮对开卷后的卷料施力，使板材在冲压前得到矫正，有利于提高制品精度。气动钳式送料机构以压缩空气为动力，控制夹钳的开合与往复运动完成板料的送进，往复运动的行程无级可调以适应不同送料长度的要求。废料收卷料架将冲压后的废带料收卷，若冲压时将废带料切断回收，则不需要这一部分。
