摘要:金属锯床设备在制造加工行业广泛应用,主要类型有圆锯床、带锯床和弓锯床。圆锯床按进给方向分卧式、立式、摆式,带锯床有立式和卧式,弓锯床以锯条往复运动进行切割。
金属型材的加工在如今的制造加工行业占有重要地位,金属锯床设备已广泛应用于钢铁、汽车、造船、汽油和航空航天等国民经济各个领域。经过长期的发展,金属锯床衍生出多个品种,其中
锯床的机械分类包括三个主要类型:圆锯床﹑带锯床以及弓锯床。
圆锯床:圆锯片作旋转的切削运动,同时随锯刀箱作进给运动。圆锯床按锯片进给方向又分为卧式(水平进给)、立式(垂直进给)和摆式(绕一支点摆动进给)3种。此外还有各种专用圆锯床,如用于切割大型铸件浇冒口的摇头锯床;用于钢轨锯切和钻孔的锯钻联合机床。

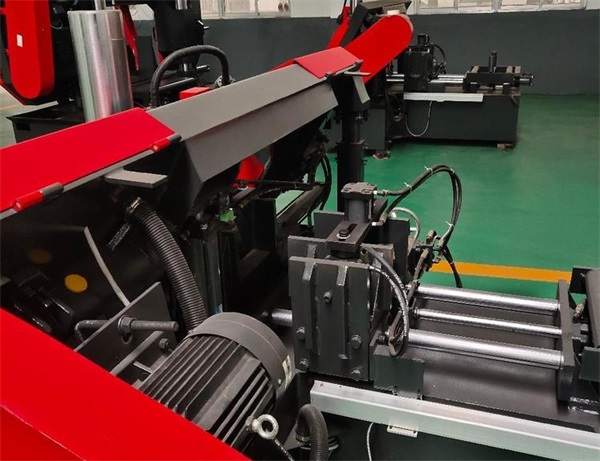

带锯床:环形锯带张紧在两个锯轮上,并由锯轮驱动锯带进行切割。带锯床主要有立式和卧式两种。立式带锯床的锯架垂直设置,切割时工件移动,用以切割板料和成形零件的曲线轮廓,还可把锯带换成锉链或砂带,进行修锉或打磨。卧式带锯床的锯架水平或倾斜布置,沿垂直方向或绕一支点摆动的方向进给,锯带一般扭转40°,以保持锯齿与工件垂直。卧式又分为剪刀式、双立柱、单立柱式带锯床;根据使用情况分为手动型(经济型手动送料手动切割物料)、自动型:根据使用控制器的自动化程序可分为手动型(半自动手动送料)全自动型(自动送料自动切割):根据切割角度要求分为角度锯床(能锯切角度90度45度)无角度即90度垂直切割。
弓锯床:装有锯条的锯弓作往复运动,以锯架绕一支点摆动的方式进给,机床结构简单,体积小,但效率较低。弓锯床锯条的运动轨迹有直线和弧线两种。弧线运动时锯弓绕一支点摆动一小角度,每个锯齿的切入量较大,排屑容易,效率较高,新式弓锯床大多采用这种方式。
