锯床的机械结构详解

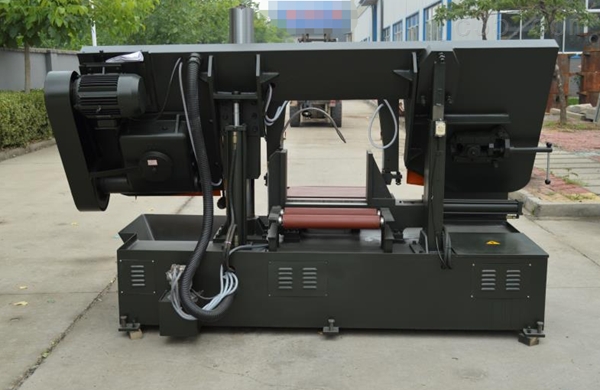

锯床是一种用于切割木材、金属或其他材料的工具，其结构和工作原理对于理解其性能、提高切割效率以及保障操作安全具有重要意义。下面就给大家详细解析一下锯床的机械结构。锯床的主要部件有底坐；床身、立柱；锯梁和传动机构；导向装置；工件夹紧；张紧装置；送料架；液压传动系统；电气控制系统；润滑及冷却系统：

1、底座

底座为钢板焊接而成的箱形结构，床身、立柱固定其上，底座内腔有较大空间，前左侧为电气按钮控制箱，右侧为电气配电板箱，中间由钢板焊成的液压油箱，腔内装有液压泵站，液压管路，右侧为冷却切削液箱及水泵，底四角有地脚螺栓孔。

2、床身

床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并保证精确的导向，小圆柱起辅助作用，从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。

3、锯梁和传动机构

由厚钢板切割成形焊接而成，具有较强的刚性，其右后侧固定有蜗轮箱，箱内的蜗轮与锯梁上面的主动轮固接，二者同步旋转，左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮，再由主动轮、锯条驱动被动轮来实现的，锯条运转速度共三档。

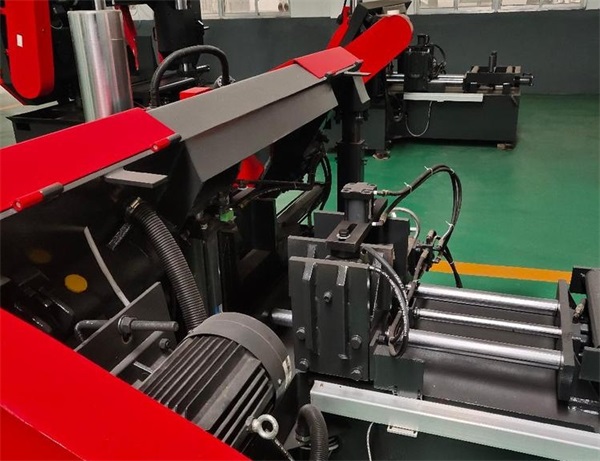

4、锯条导向装置

安装在锯梁支板的导向装置由左、右导向臂与导向头组成，左、右导向臂都可沿燕尾榫移动(或右导向臂固定在立柱套上)，调整两导向臂间距离比工件尺寸宽40m左右。导向装置用于改变锯条的安装角，使锯条与工作台垂直，为保证锯条的切削精度，减少振动，在左右导向臂各装有一组导向轮(滚动轴承)和耐的导向块，锯条背部也有耐合金的导向块。

5、夹紧机构

右虎钳固定在床身上,夹紧丝杆穿过液压夹紧油缸内孔,由丝杆连接左虎钳沿导轨左右移动，当左虎钳距离工件10-30MM 时连接。手按控制面板的钳紧或钳松按钳，使工件夹紧或松开

6、张紧装置

张紧装置是由滑板座、滑板、丝杆等组成，当要将锯条张紧时，用扭力扳手按顺时针方向旋转可张紧锯条，处于工作状态。如锯床处于长时间停机状态，扭力扳手向逆时针方向旋转锯条松开，松开锯条后可更换新锯条。
