锯床的工作原理

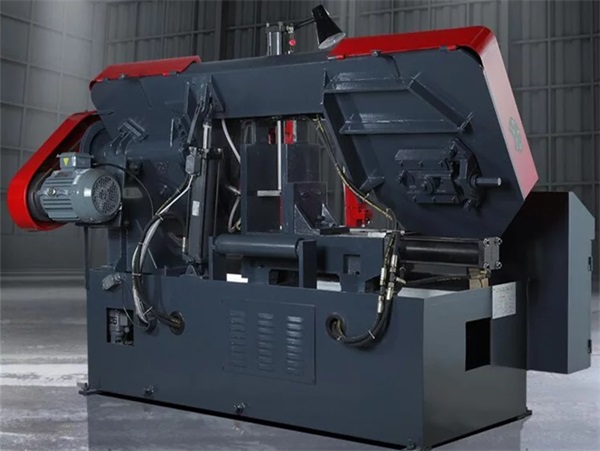

锯床是一款通过锯架带动锯片旋转，以切割工件为目的的加工设备。而锯床的工作原理可以概括如下：

1、驱动系统：锯床的驱动系统一般由电机提供动力，通过传动装置将动力传递给锯片。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降，工件的夹紧。通过调速阀可实行进给速度的无级调速，达到对不同材质工件的锯切需要。电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路用来控制锯条的回转、锯梁的升降、工件的夹紧等，使之按一定的工作程序来实现正常切削循环。

2、锯片运动：锯床的锯片通常为圆锯片,其安装在锯床上的锯架上。当电机运转时，通过传动装置，锯架会带动锯片旋转。

润滑系统开车前必须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑，由蜗轮箱上部的油塞孔注入，箱仙面备有油标，当锯梁位于最低位置时，油面应位于油标的上、下限之间。试用一个月后应换油，以后每隔3-6个月换油1次，蜗轮箱下部设有放油塞。

3、工件进给：工件通常放置在锯床的工作台上，可以通过手动或自动进给装置进给到锯片的切割区域。

锯条传动安装在蜗轮箱上的电动机通过皮带轮，三角胶带驱动蜗轮箱内的蜗杆和蜗轮，带动主动轮旋转，再驱动绕在主动\被动轮缘上的锯条进行切削回转运动。锯条进给运动由升降油缸和调速阀组成的液压循环系统，控制锯梁下降速度从而控制锯条的进给(无级调速)运动。锯刷旋转在锯条出屑的地方，并随着锯条走锯的方向旋转，并由冷却泵供冷却液清洗，清除锯齿上的切屑。冷却液在底座的右侧冷却切削液箱里，由水泵直接驱动供冷却液。

4、切割过程：当工件进入锯片切割区域时，由于锯片的旋转，会对工件进行切割。锯片的切削面可以是垂直、水平或倾斜的，具体取决于锯床的设计和所需切割工件的形状。

按紧停(停止)按钮，顺时针方向旋转，油泵电机工作，齿轮泵工作，油液经过滤网进入管路，调节溢流阀使系统工作压力达要求。反之按钮向内压，所有电机停止工作。工件夹紧按钳紧按钮，电磁阀工作，液压油进入夹油缸左边，右边液压油回油箱，左钳向工件夹紧锯梁下降按工作按钳，液压油通过电磁阀进入升降油缸有杆腔；无杆腔液压油通过电磁阀单向调速阀回油箱。

5、切割完毕：一旦工件通过锯片的切割区域，切割过程就完成了，可以取出已切割的工件进行下一步的加工或使用。

锯梁快降按下降按钮，液压通过电磁阀工作，油进入升降油缸有杆腔无杆腔油通过电磁阀回油箱。锯梁上升按上升按钮，液压油通过电磁阀进入升降油缸的无杆腔；有杆腔油经过电磁阀回油箱。工件松开按钳松按钮，液压油通过电磁阀进入夹紧油缸右边；左边液压油能过电磁阀回油箱，左钳口向左运动工件松开。
