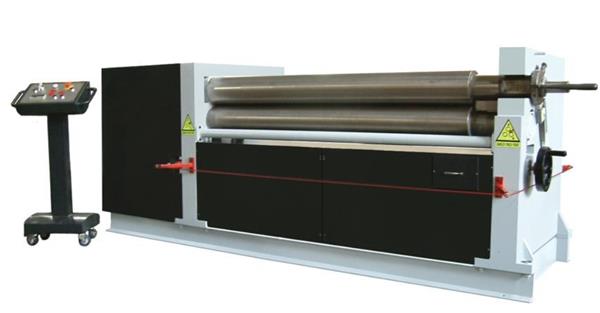

三辊卷板机的主要结构

卷板机是目前机械加工行业重要的通用加工设备，由于使用的领域不同，种类也不同，从辊数上分为三辊卷板机和四辊卷板机。三辊卷板机为全液压驱动的，三个辊均为主动辊，上辊只转动，不移动，两个下辊转动，同时可作弧线式运动。今天，咱们来详细了解一下三锟卷板机的主要结构。

三辊卷板机的六大结构组成是：

(1)上下辊：为卷板机的重要部件，材质为锻制优质碳素钢。

(2)机架：分左右机架各一件，机架上装有下辊轴承。机架内部有方扣丝杆，丝杆上端与上辊两端轴承座相铰接。

(3)减速机：采用ZSY280硬齿面型减速机与垫高一同安装在槽钢底座上。

(4)电气部分：全部安装在一个操纵箱内，便于操作。

(5)卸料装置：装于减速机一侧用于卸料时平衡上辊;由油缸完成卸料与恢复。

(6)底座：由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面，从而形成一个整体。
