齿轮加工机床是机械制造业中用于生产各种齿轮和齿形零件的专用机床。它们由多个关键部件构成,确保高精度的加工过程。以下是齿轮加工机床的主要构成部分:
床身与底座**:这是机床的基础,为机床提供稳定支撑,并承载其他部件。床身通常由高强度铸铁或钢材制成,以保证结构的稳定性和减震性。
主轴箱:主轴箱包含主轴和传动系统,它负责带动刀具进行旋转运动,是齿轮加工的关键部件之一。主轴的精度和刚度对加工质量有重要影响。
刀架(刀具系统):刀具系统用于安装和调整刀具,其设计应保证刀具能够精确地安装并调整到所需的角度和位置。
工作台:工作台用于安装和固定工件,通常可以沿几个轴方向移动,以适应不同的加工需求。
控制系统:包括数控系统(CNC)和其他自动化控制元件,它们控制机床的运动、刀具的移动和切削参数的调整。
润滑系统:润滑系统对机床的寿命和性能至关重要,它通过润滑剂减少摩擦和磨损,延长机床和刀具的使用寿命。

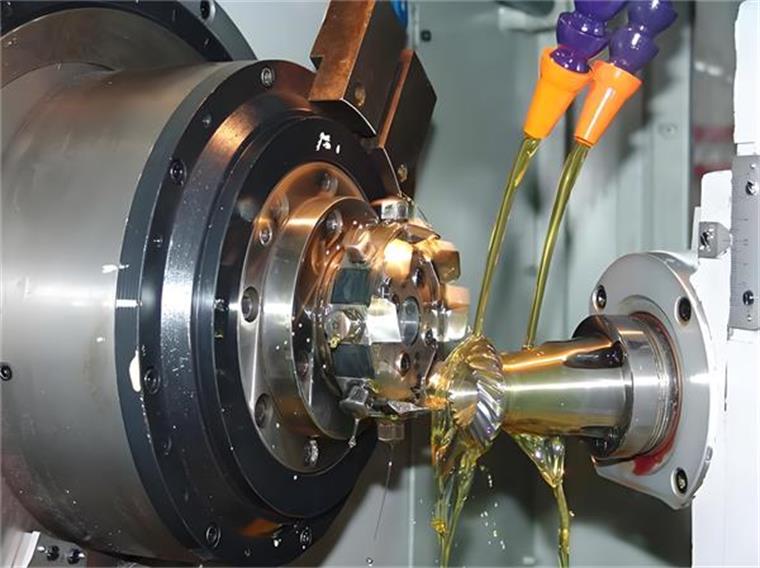

冷却系统:在加工过程中,冷却系统通过冷却液带走切削热,保护刀具和工件,提高加工质量和效率。
排屑和清洁系统:系统负责收集和排放切屑,保持机床的清洁,同时也有助于维持工作环境。
安全防护装置:为了确保操作者安全,机床通常配备有安全防护装置,如安全门、紧急停止按钮等。
辅助设备:如测量装置、刀具预调仪等,用于对工件和刀具进行测量和调整,确保加工精度。
这些部件共同协作,确保齿轮加工机床能高效、精确地完成各种齿轮的加工任务。随着技术的发展,现代齿轮加工机床在结构上更加精密,控制系统更加智能,能够加工出更复杂和高精度的齿轮。
